Informations

  • Date d'acquisition : Octobre 2017
  • Capteur : DJI CMOS 1” - 20M pixels
  • Nombre d'images : 1023
  • Résolution : 4 mm/pixel

Projet immobilier à Strasbourg

En partenariat avec la société Géofit, Drone Alsace a réalisé la modélisation et les relevés topographiques d’un bâtiment neuf à Strasbourg (Alsace). L’objectif était d’évaluer la cohérence des résultats obtenus par drone et de réaliser une maquette numérique 2D/3D à partir du nuage de points du bâtiment.

Géoréférencement et vectorisation à partir d'un nuage de points

Les acquisitions sur le terrain ont été réalisées en une journée en deux temps. Un premier temps pour lever des stations au sol autour du bâtiment puis, à l’aide d’une station totale, mesurer des points au laser directement sur les différentes façades. Dans un second temps, des vols manuels sont effectués en respectant méthodiquement des taux de recouvrement élevés.

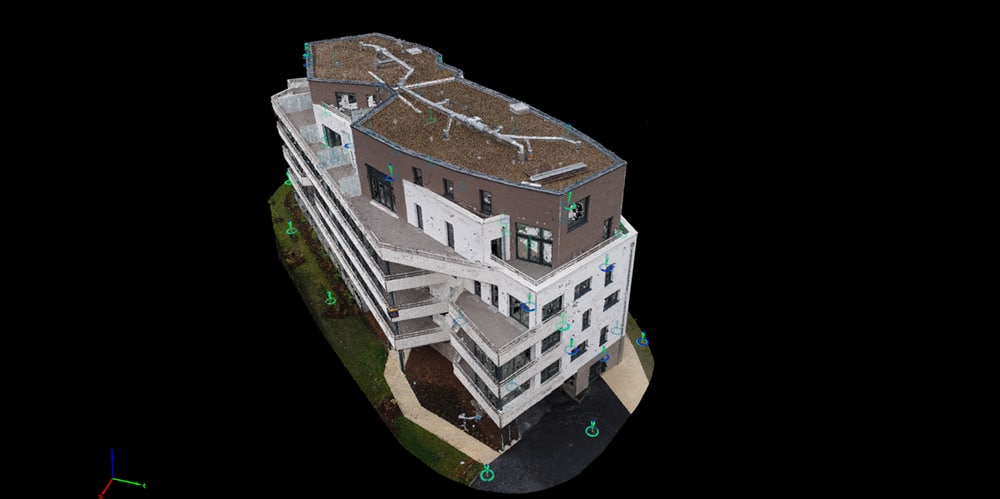

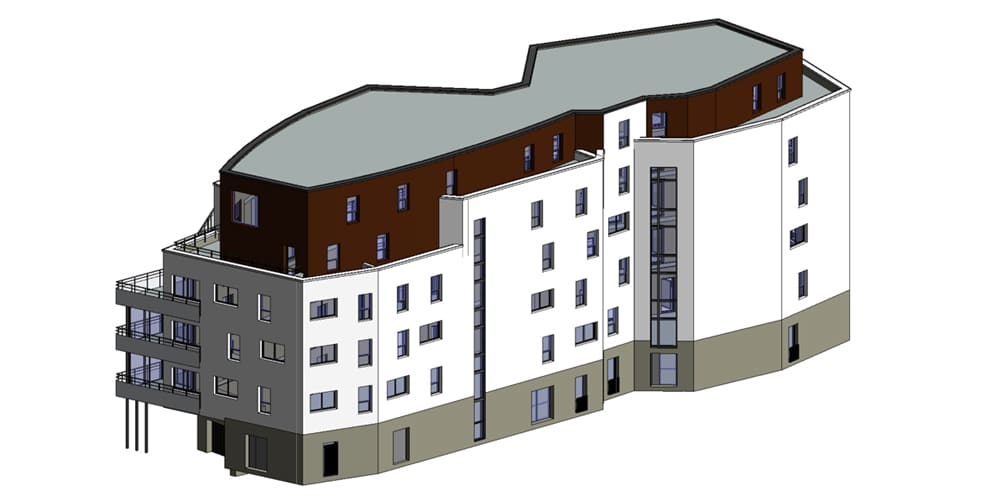

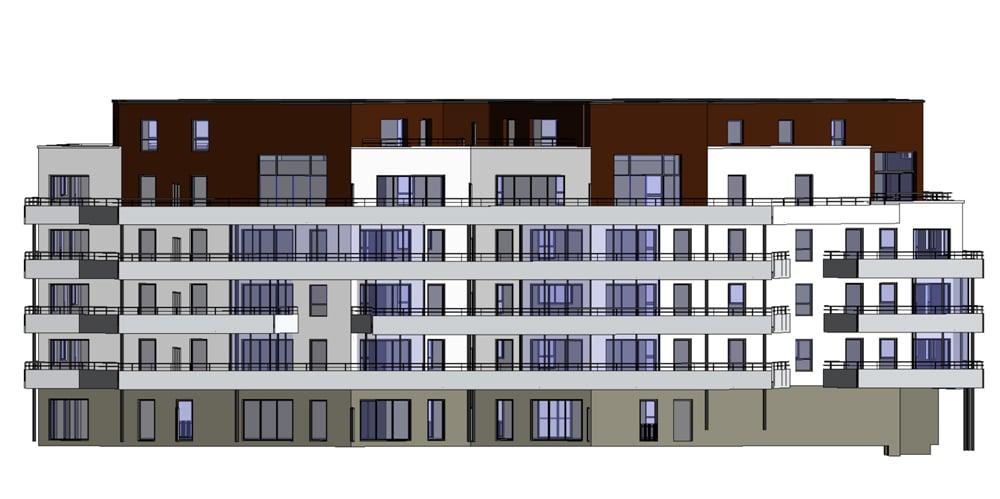

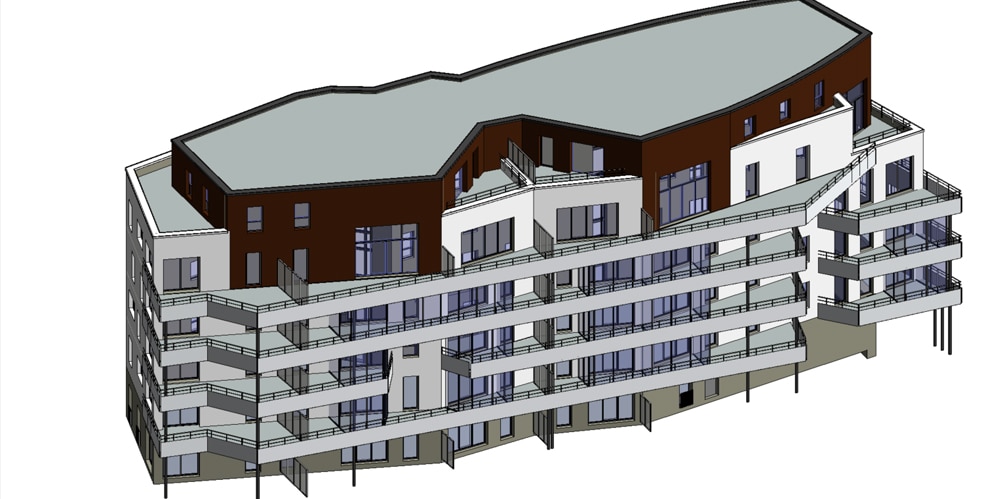

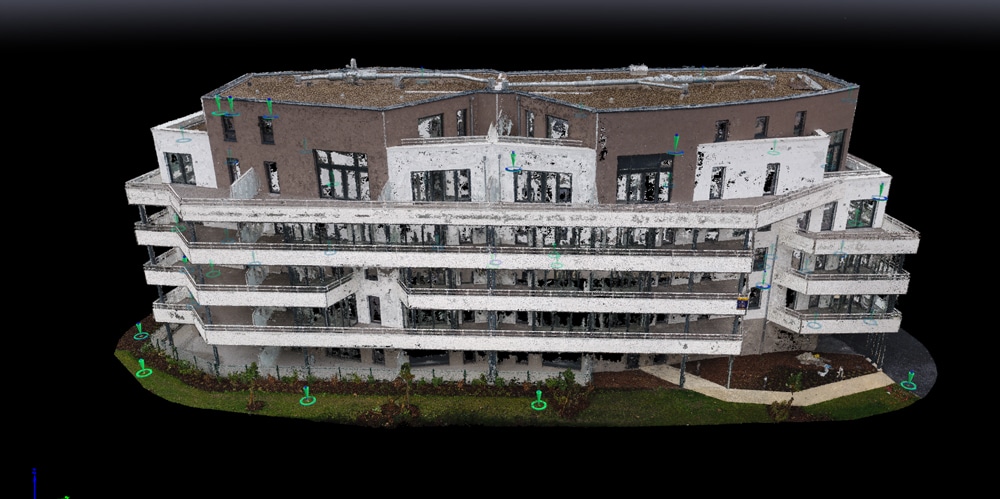

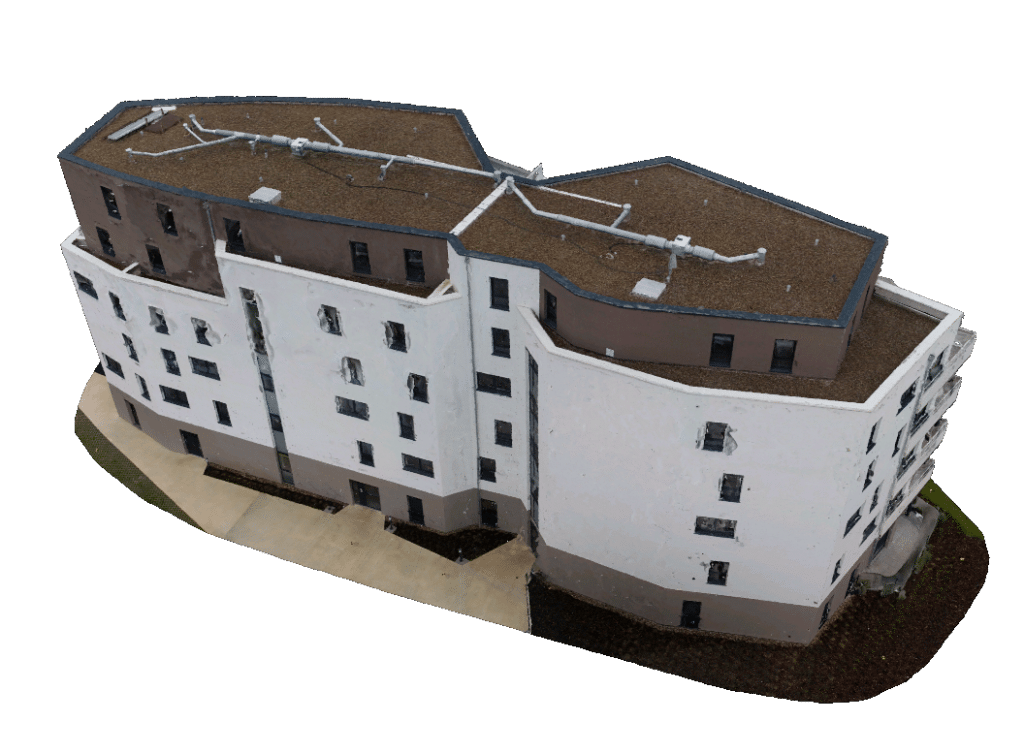

La phase de traitements débute par un processus de traitements photogrammétriques afin de mettre en place le nuage de points recalé et géoréférencé avec une précision centimétrique. Une fois nettoyé, le nuage sert de référence pour la vectorisation et la réalisation de plans 2D et d’une maquette 3D complète de l’ensemble de l’ouvrage. Ce projet s’inscrit totalement dans le développement des outils liés au BIM (Building Information Modeling) pour aider à la prise de décision et mutualiser les compétences des métiers du bâtiments dans les étapes de construction, entretien et de maintenance.

Le projet en image

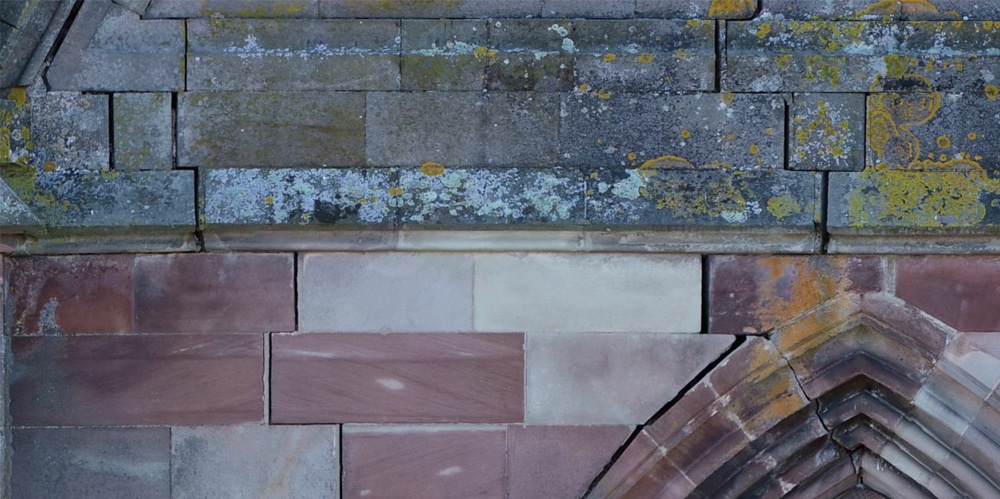

Galerie du projet
