Informations

  • Date d'acquisition : Décembre 2017
  • Capteur : DJI CMOS 1” - 20M pixels
  • Nombre d'images : 2900
  • Résolution : 5 mm/pixel

Église Saint-Paul de Strasbourg

Dans le cadre d’un projet en partenariat avec l’INSA Strasbourg, Drone Alsace a modélisé en 2017 cette église Néo-gothique du 19e siècle. L’objectif de cette étude était de mettre en place une méthodologie permettant d’atteindre une précision élevée en termes de résolution, reconstruction 3D et géoréférencement / mise à l’échelle de l’édifice.

Modélisation 3D et géoréférencement de précision

En partenariat avec l'INSA Strasbourg, Drone Alsace a élaboré des méthodes d'acquisitions spécifiques pour le bâti historique.

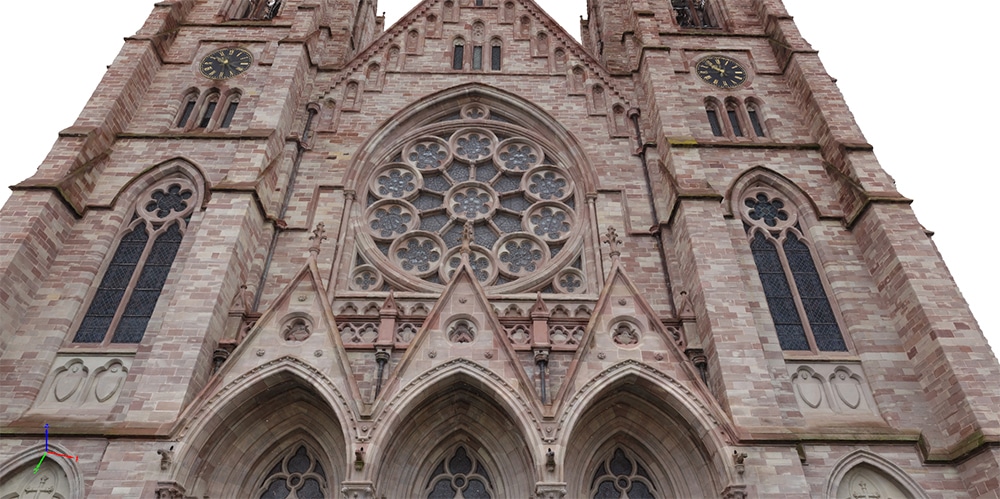

Concernant les levés topographiques au sol, une station totale a été utilisée pour lever des stations tout autour de l’église ainsi que pour se rattacher au réseau de nivellement existant. Ensuite, une quarantaine de points laser ont été mesurés sur les façades afin de mettre à l’échelle précisément l’ensemble de l’ouvrage. En complément des images aériennes prises par drone, un certain nombre de photographies terrestres ont été prises à l’aide un Sony Alpha 7R pour récupérer les zones inaccessibles en drone dans le modèle (sous les voûtes des portes, recoins étroits…). Plusieurs jours de traitements sont ensuite nécessaires afin d’opérer à l’assemblage des images et à la reconstruction 3D entière du bâtiment. Il est alors possible, une fois le nuage de points et le maillage 3D reconstitués et nettoyés, de générer des orthophotographies de façades haute résolution.

Le projet en image

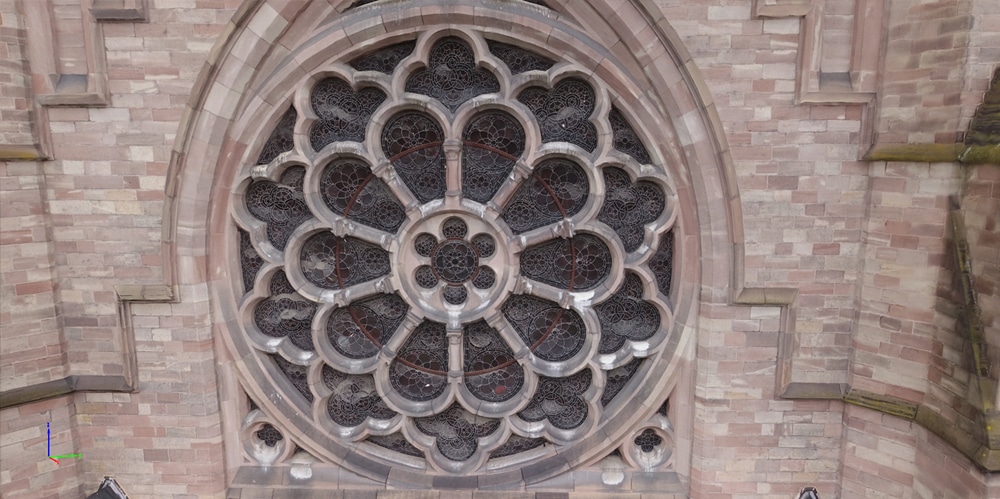

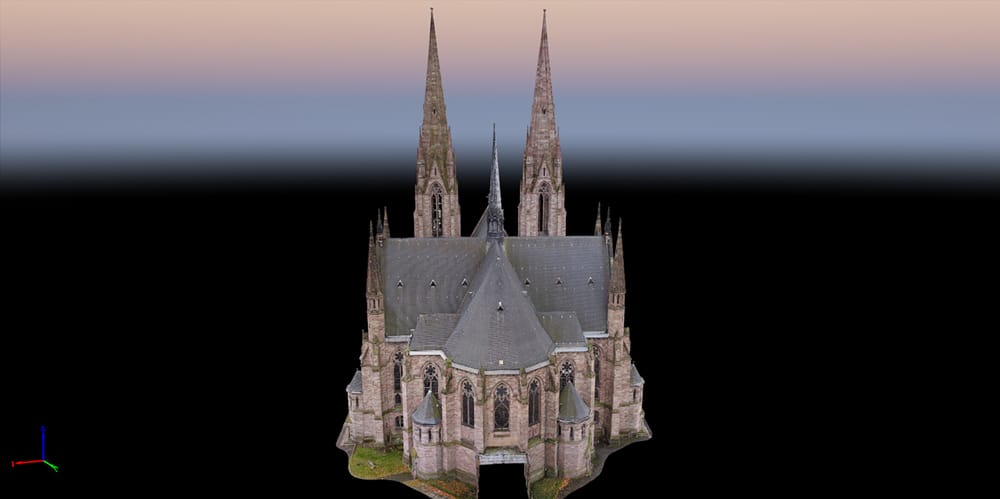

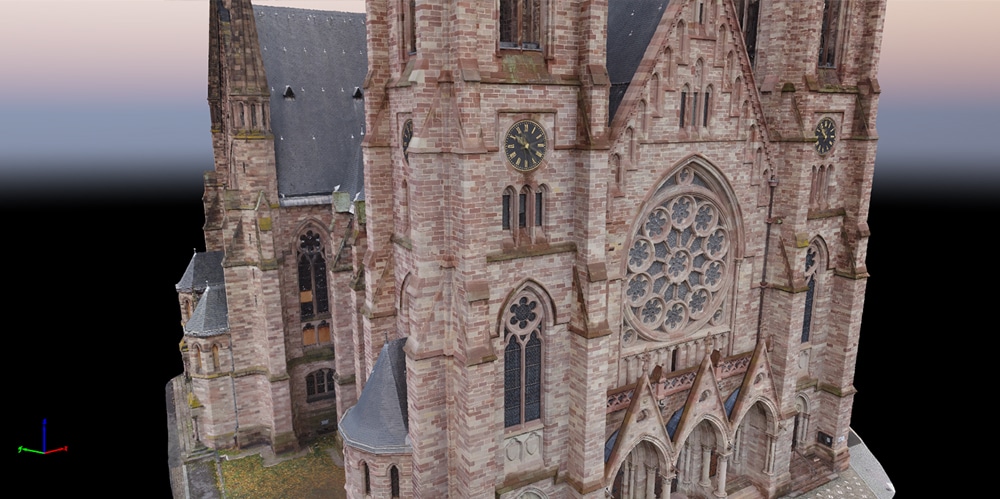

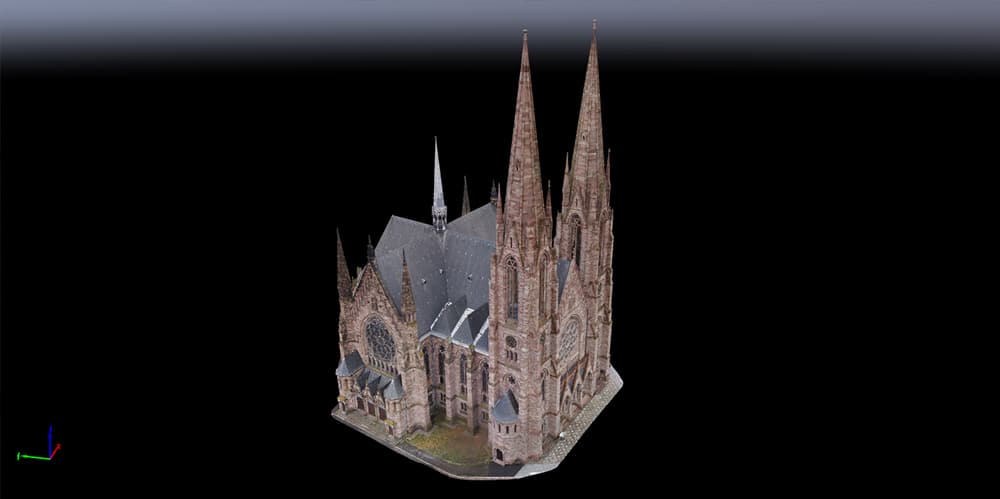

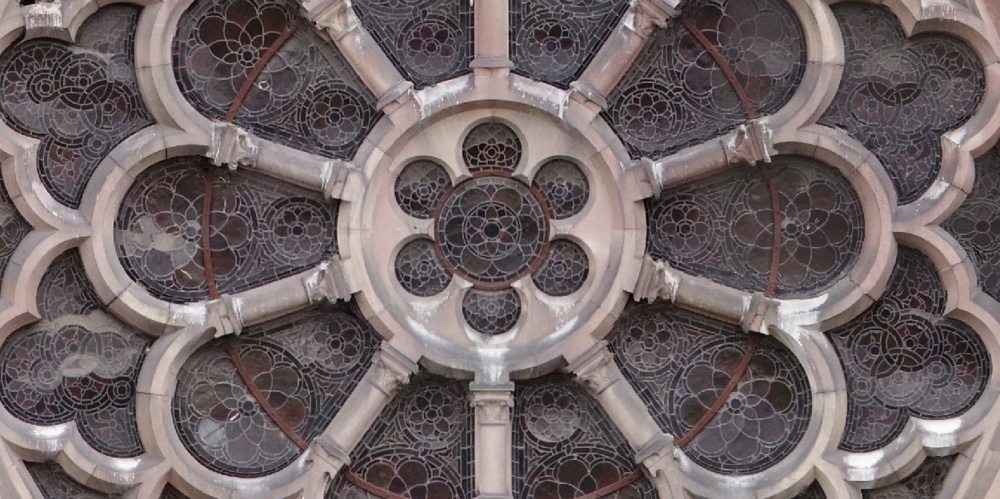

Galerie du projet
