Informations

  • Date d'acquisition : Juillet 2017
  • Capteur : Canon G9X - 20M pixels
  • Surface cartographiée : 63 ha
  • Nombre d'images : 390
  • Résolution : 4 cm/pixel

Carrière de Lepuix

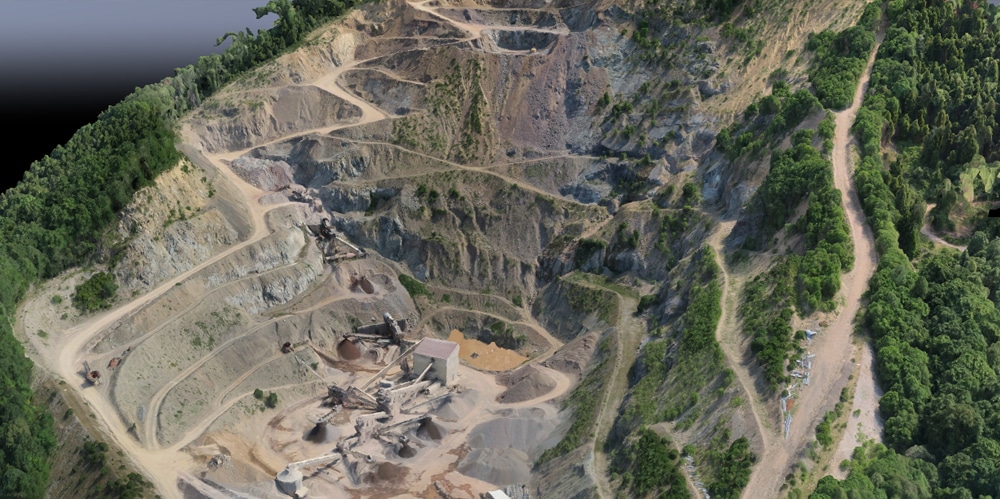

Afin d’effectuer des relevés topographiques, Drone Alsace est intervenu sur la carrière de Lepuix (Territoire de Belfort). A l’aide de l’aile volante eBee l’ensemble de la carrière a été modélisée dans le but d’évaluer l’évolution du front de taille et de réaliser un rapport complet sur l’état des stocks.

Relevés topographiques géoréférencés et calculs de cubature

Les données géoréférencées permettent des calculs de précision et un suivi pluriannuel

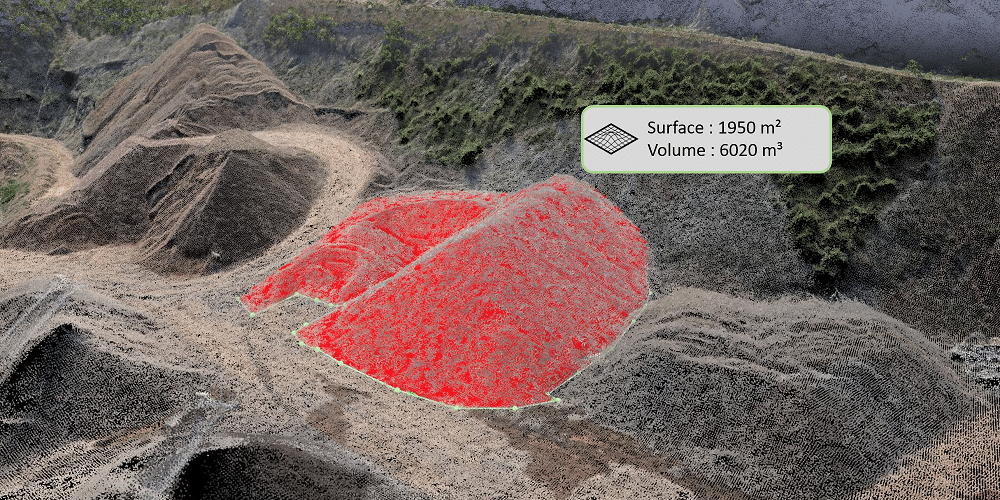

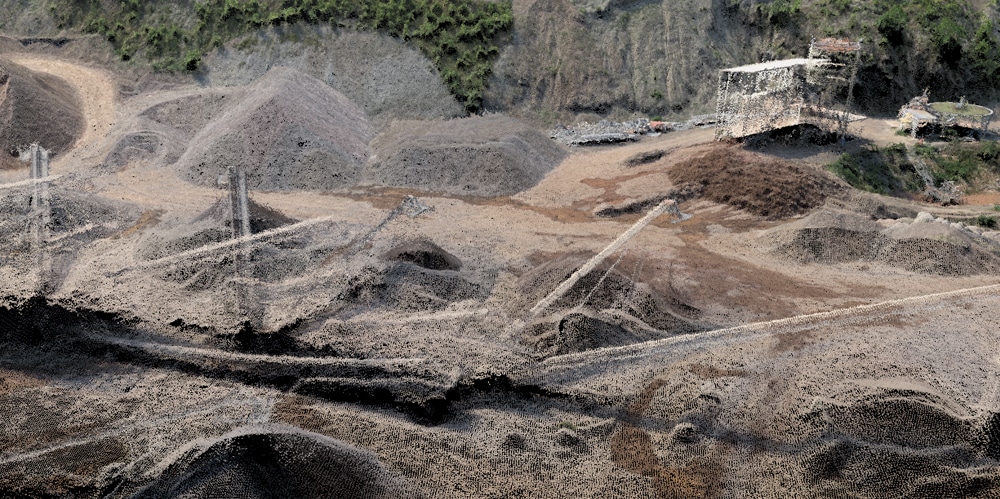

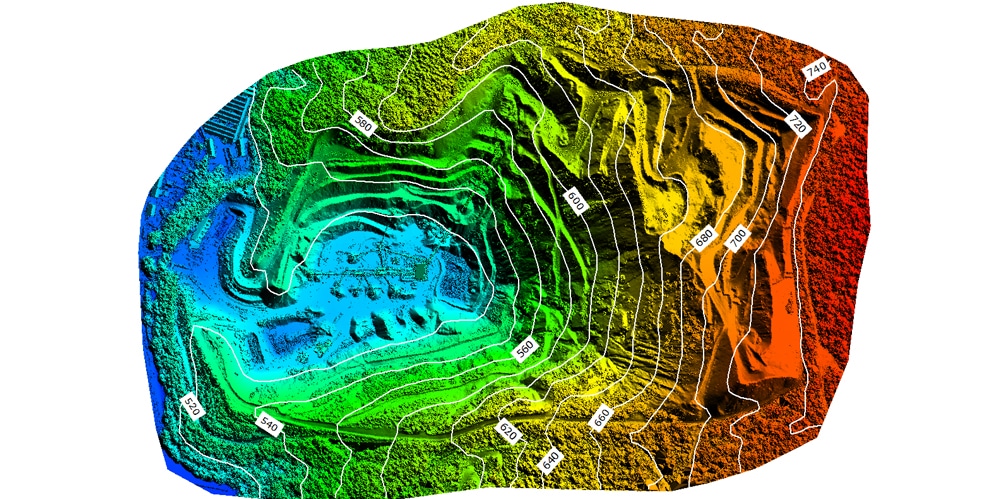

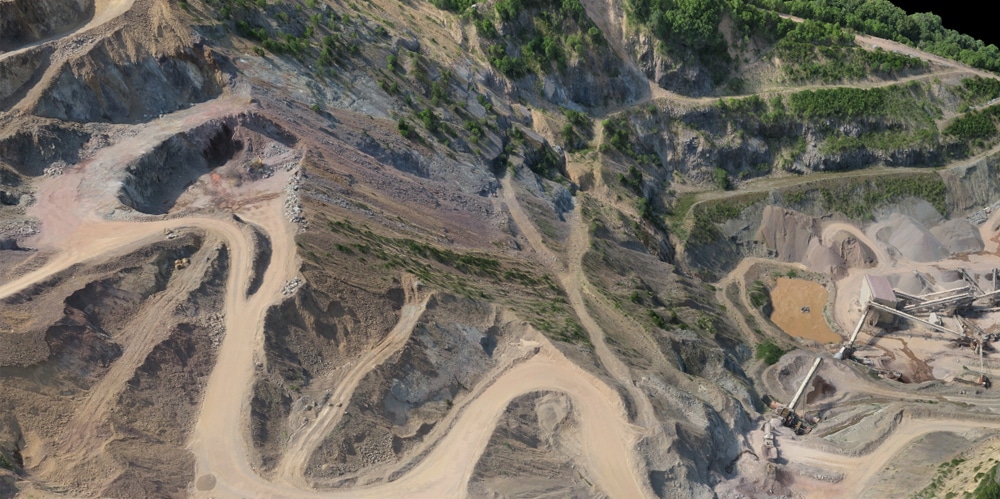

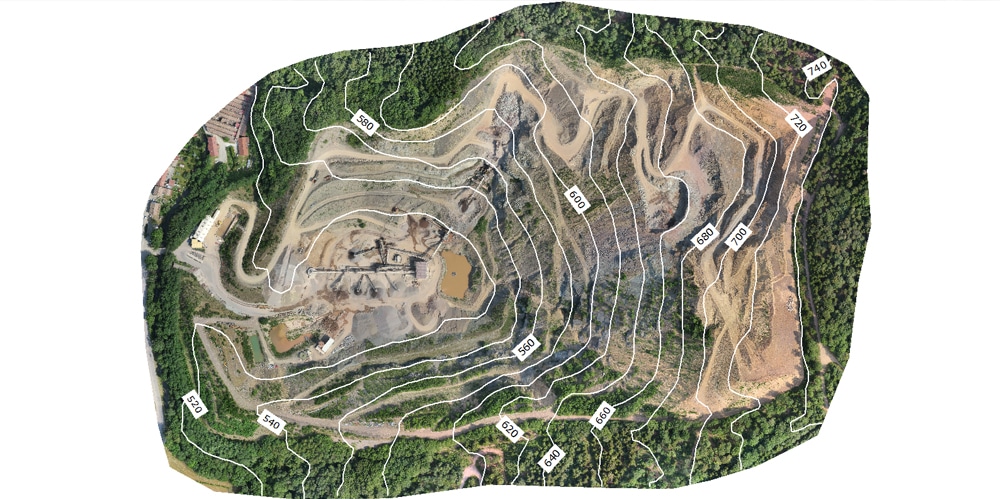

Les images capturées permettent de générer un nuage de point dense en 3 dimensions. Le modèle 3D entièrement recalé à l’aide de cibles posées au sol et levées à l’aide d’une antenne GNSS/RTK permet d’obtenir un géoréférencement centimétrique. Les résultats 3D sont alors utilisés comme référence pour effectuer les calculs de cubatures. Ceux-ci sont restitués au client sous forme d’un rapport chiffré complet. En complément du calcul des stocks, la génération d’une orthophotographie haute résolution permet d’évaluer la progression du front de taille dans le cadre d’un suivi périodique du site. Il est alors possible de mettre en avant les ruptures de pente et d’exploiter les données 2D grâce notamment aux courbes de niveaux qui se superposent à l’image.

Le projet en image

Galerie du projet
