Informations

  • Date d'acquisition : Janvier 2018
  • Capteur : DJI CMOS 1” - 20M pixels
  • Surface cartographiée : 17 ha
  • Nombre d'images : 2475
  • Résolution : 1.75 cm/pixel

Inventaire du patrimoine industriel chez Kuhn

Afin de réaliser un inventaire général et patrimonial des bâtiments et infrastructures présents sur le site, le constructeur de matériel agricole Kuhn a sollicité Drone Alsace afin de réaliser des relevés topographiques par drone sur un site industriel de 17 ha à Saverne (Alsace).

Relevés topographiques par drone sur un site industriel

La combinaison de vues obliques et nadirales associées au relevés de cibles au sol permettent une modélisation complète et géoréférencée du site

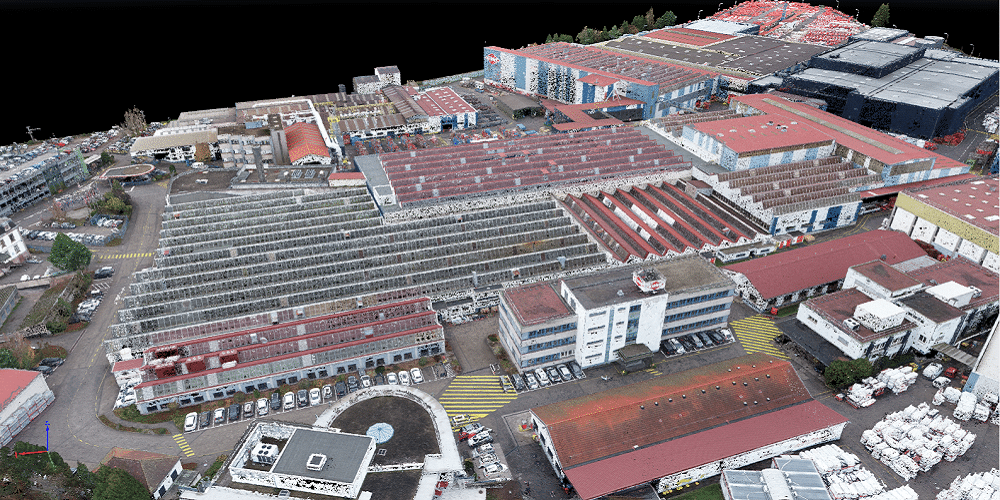

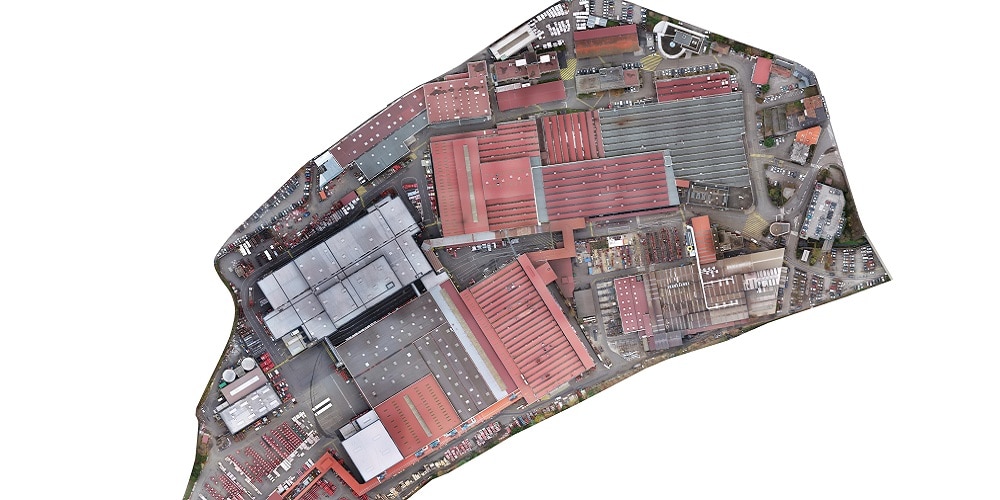

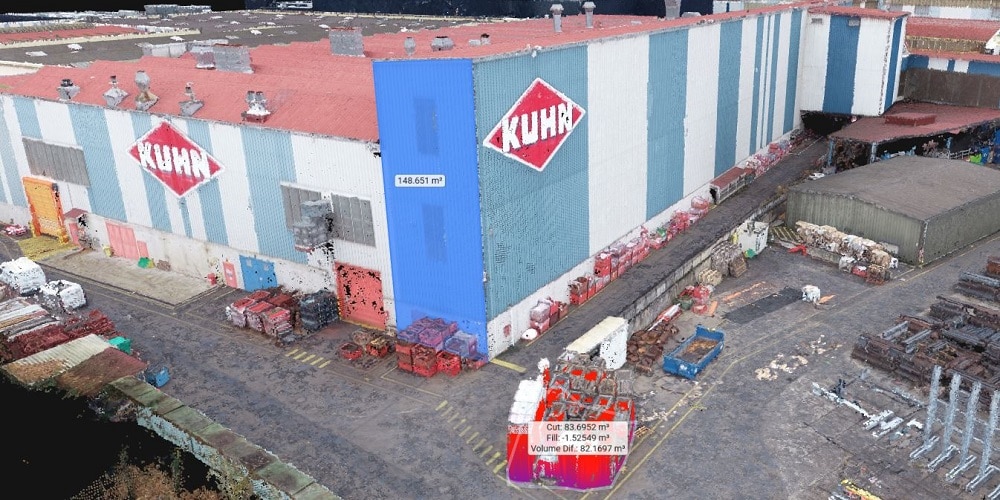

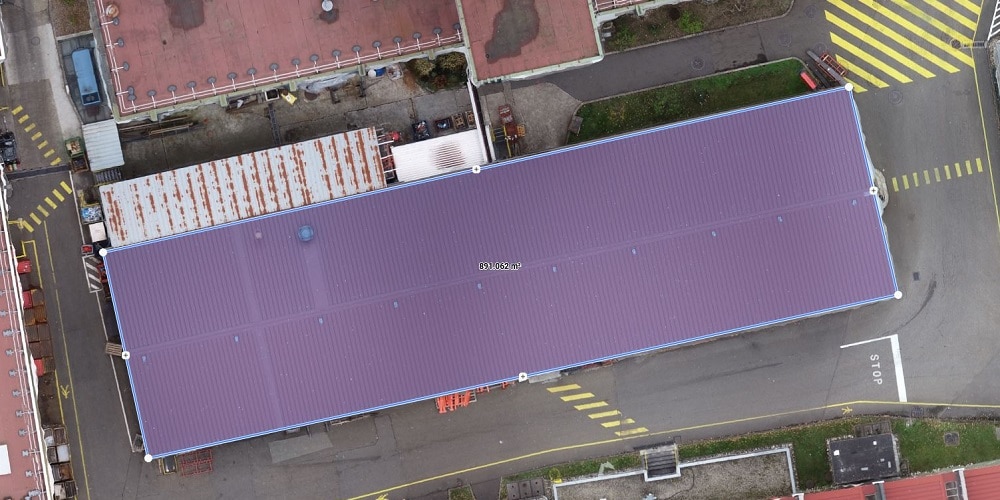

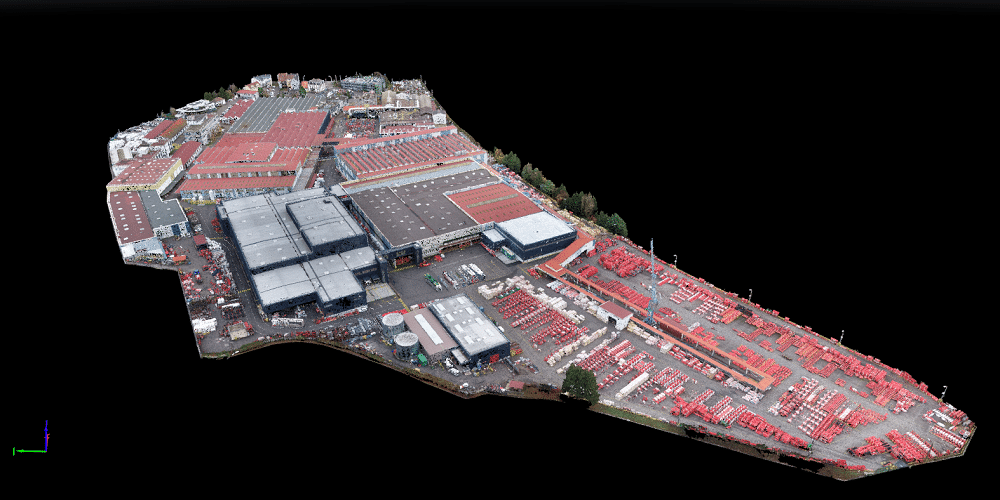

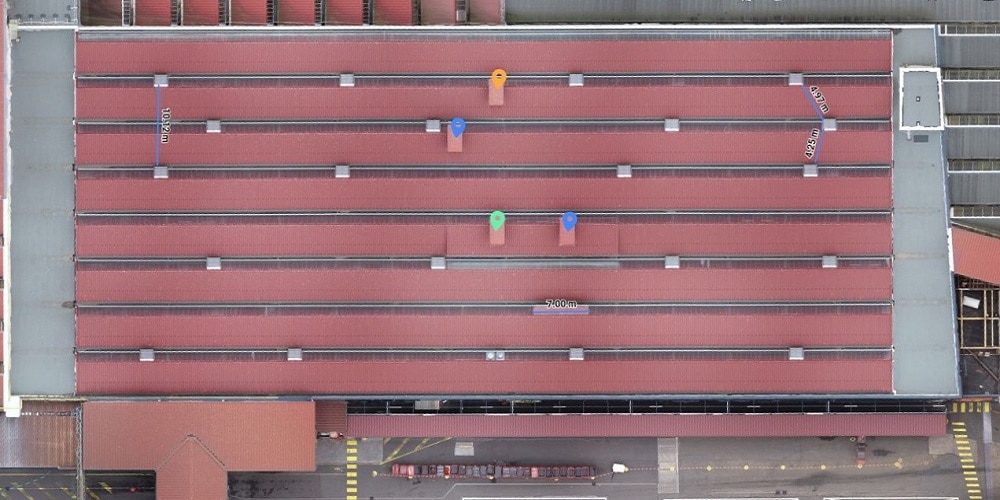

L’ensemble des images aériennes a été capturé en exécutant des plans de vols automatisés avec d’une part des images nadirales et d’autre part, des images obliques afin de chercher l’information au niveau des plans verticaux des bâtiments. Une quinzaine de cibles au sol relevées avec une antenne GNSS/RTK permettent un géoréférencement centimétrique. Ce projet a pour but de mettre en place une orthophotographie haute définition, un nuage de points et un modèle 3D entièrement nettoyés afin d’effectuer des inventaires et des mesures sur l’ensemble du site. Les résultats sont également mis à disposition du client sur une plateforme de visualisation et de mesures simples (distances, surfaces, volumes) en ligne permettant d’exploiter les données sans passer par un logiciel spécifique.

Le projet en image

Galerie du projet
