Informations

  • Date d'acquisition : Juin 2020
  • Capteur : DJI CMOS 1” - 20M pixels
  • Surface cartographiée : 1,5 Ha
  • Nombre d'images : 4667
  • Résolution : 0,5 cm/pixel

International Space University

L’ISU est une école fondée par des personnalités anglo-saxonnes en 1987. Elle assure une formation pluridisciplinaire dans le domaine du spatial et est destinée aux futurs professionnels, astronautes et experts du domaine spatial. Depuis 2002, l’ISU possède son propre campus au parc d’innovation d’Illkirch-Graffenstaden. C’est dans ce bâtiment que se trouvent les bureaux de Drone Alsace.

Vols manuels sur une architecture complexe

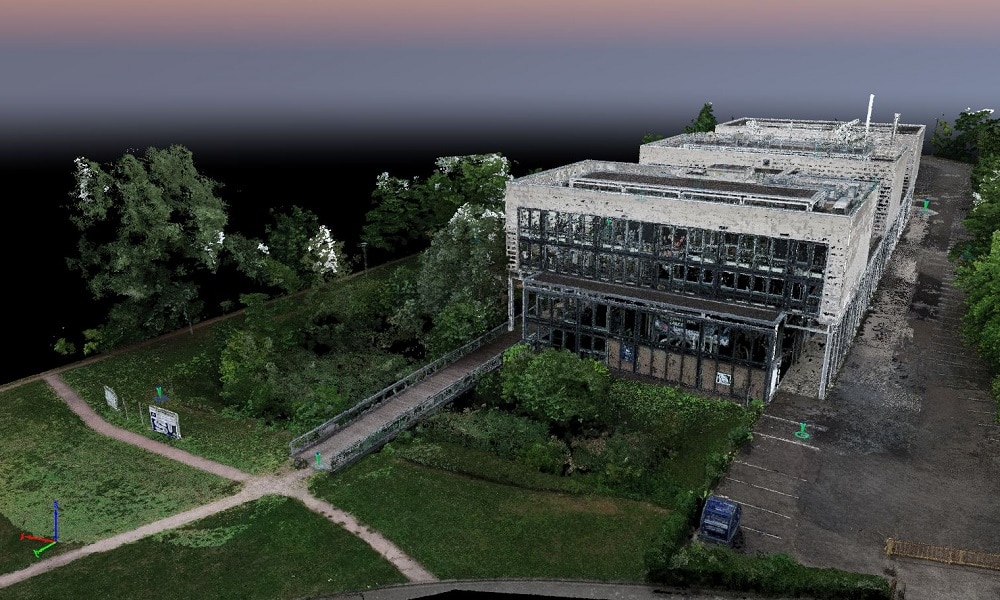

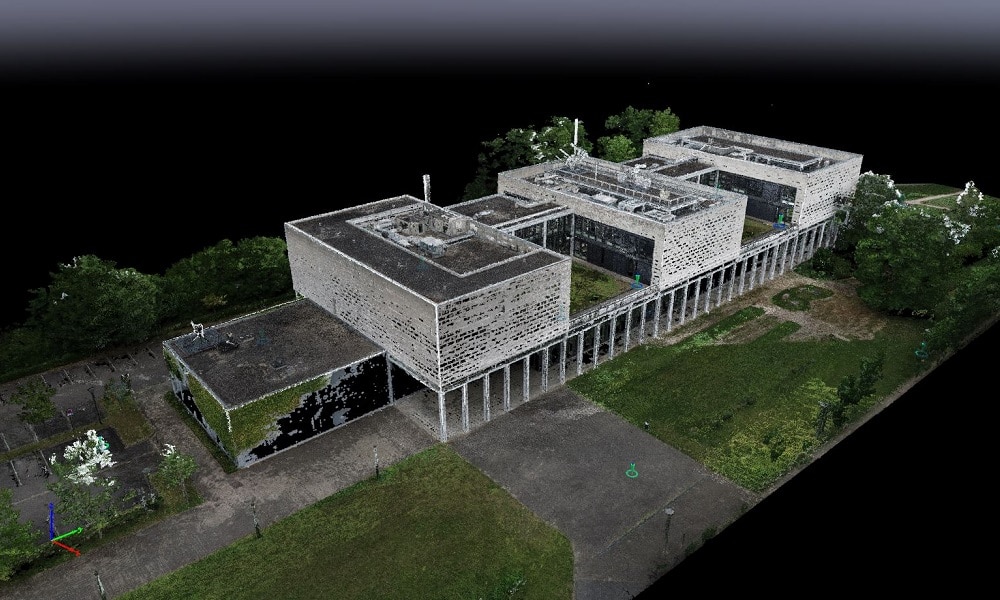

Cette modélisation associe des images nadirales et obliques prises à 30m de hauteur avec des vues obtenues en vol manuel au plus proche des spécificités du bâti.

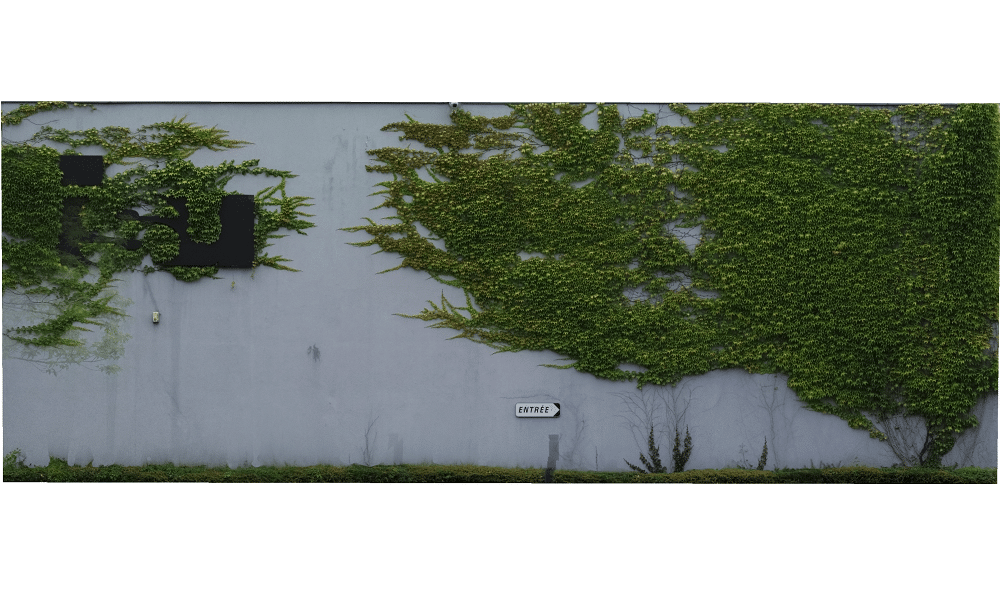

Le bâtiment de l’ISU comporte des coursives abritées, des terrasses végétalisées à mi-hauteur et de nombreux piliers apparents. Ces éléments architecturaux complexes obligent le télé-pilote à recourir à des prises de vues en vol manuel afin de révéler chaque partie du bâtiment et ainsi réaliser un modèle complet. Les matériaux utilisés tels que les façades en dalles blanches homogène et réfléchissantes, ainsi que les nombreuses surfaces vitrées sont également un défi en terme de reconstitution photogrammétrique. Les logiciels utilisés par Drone Alsace tels que Pix4D Mapper comportent des outils pour restituer fidèlement la texture des façades les plus complexes.

Le projet en image

Galerie du projet
